ICP-MS چیست و چه کاربردهایی دارد؟
آشنایی با اصول کار طیفسنجی جرمی پلاسمای جفتشده القایی و کاربردهای آن در آنالیز عناصر کممقدار
مقدمه
طیفسنجی جرمی پلاسمای جفتشده القایی، یا بهاختصار ICP-MS، روشی تحلیلی است که میتواند تقریباً هر عنصر جدول تناوبی را در سطح غلظتهای بسیار کم، تا حد قسمتدرتریلیون (ppt) و حتی پایینتر، اندازهگیری کند. این فناوری از دهه ۱۹۸۰ بهصورت تجاری در دسترس قرار گرفت و از آن زمان تاکنون، به یکی از پرکاربردترین ابزارهای آنالیز عنصری در صنایع محیطزیستی، دارویی، غذایی، معدنی و نیمههادی تبدیل شده است.
نام این روش از دو بخش تشکیل شده: «پلاسمای جفتشده القایی» (ICP) که منبع یونیزاسیون نمونه است، و «طیفسنج جرمی» (MS) که یونهای تولیدشده را بر اساس نسبت جرم به بار جدا و شمارش میکند.
ICP-MS دقیقاً چگونه کار میکند؟
در نخستین مرحله، نمونه مایع توسط یک نبولایزر (Nebulizer) به هزاران قطره ریز (آئروسل) تبدیل میشود. این آئروسل وارد یک مشعل پلاسمای آرگون میشود که با یک بوبین رادیویی (RF) گرم شده و دمایی در حدود ۶۰۰۰ تا ۱۰۰۰۰ کلوین ایجاد میکند؛ دمایی که تقریباً با سطح خورشید قابل مقایسه است.
در این دمای فوقالعاده بالا، مولکولهای نمونه کاملاً تجزیه و به اتم تبدیل میشوند و سپس این اتمها یونیزه میشوند. یونهای تولیدشده از طریق یک واسط دومخروطی (Interface) از فشار اتمسفر پلاسما وارد محفظه خلأ بالای طیفسنج جرمی میشوند؛ جایی که سامانههای اپتیک یونی، یونهای مفید را از نور و ذرات خنثی جدا میکنند.
در ادامه، یونها از یک سلول برخورد/واکنش (Collision/Reaction Cell) عبور میکنند که تداخلهای مولکولی ناخواسته را حذف میکند، سپس وارد یک آنالایزور جرمی (معمولاً از نوع کوادروپل) میشوند که یونها را بر اساس نسبت جرم به بار (m/z) از هم تفکیک میکند. در نهایت، یک آشکارساز، یونهای خروجی را یکییکی میشمارد و این شمارش به غلظت هر عنصر در نمونه اصلی تبدیل میشود.

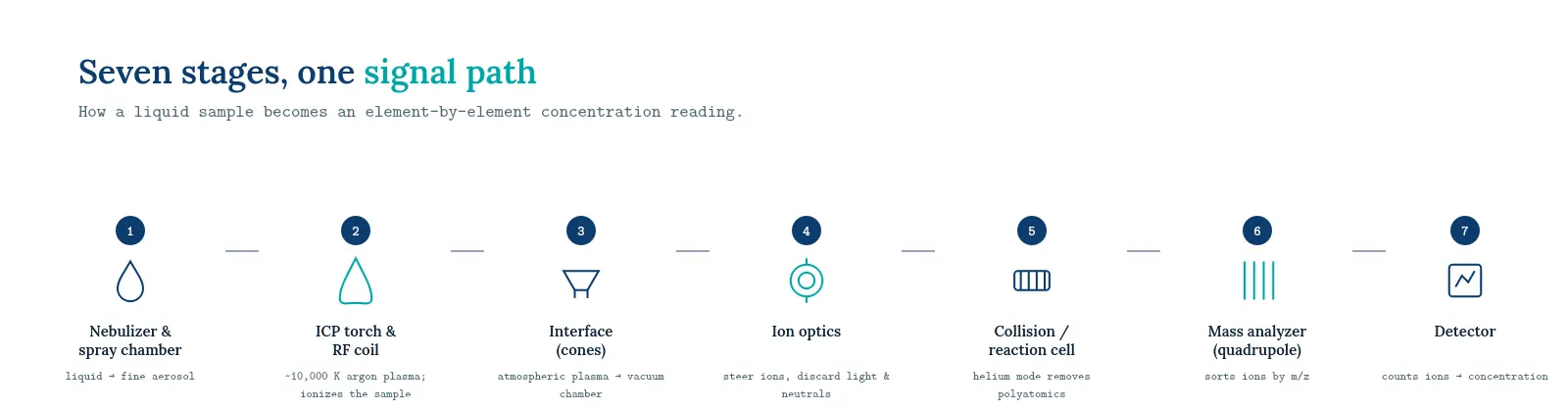

اجزای اصلی یک دستگاه ICP-MS
- سامانه ورود نمونه (نبولایزر و محفظه اسپری): مایع نمونه را به آئروسل ریز تبدیل میکند تا وارد پلاسما شود.
- مشعل ICP و بوبین RF: پلاسمای آرگون را با انرژی رادیویی تولید و پایدار نگه میدارد؛ منبع یونیزاسیون دستگاه است.
- واسط (Interface): پلاسمای فشار اتمسفری را به محفظه خلأ طیفسنج متصل میکند.
- اپتیک یونی: یونهای مفید را هدایت و از نور و ذرات خنثی جدا میکند.
- سلول برخورد/واکنش: با گازهایی مانند هلیوم، تداخلهای مولکولی را پیش از رسیدن به آنالایزور جرمی حذف میکند.
- آنالایزور جرمی: یونها را بر اساس نسبت جرم به بار از هم تفکیک میکند؛ معمولاً از نوع کوادروپل.
- آشکارساز: یونهای خروجی از آنالایزور را شمارش کرده و سیگنال را به داده قابلگزارش تبدیل میکند.
تداخلها در ICP-MS و راهحل آنها
طبق روشهای استاندارد EPA مانند ۲۰۰٫۸ و ۶۰۲۰، چهار نوع اصلی تداخل در ICP-MS شناسایی و باید کنترل شوند:
- تداخل ایزوباریک عنصری: زمانی رخ میدهد که یون دو عنصر متفاوت، دقیقاً همان نسبت جرم به بار را داشته باشند؛ مانند همپوشانی آرگون-۴۰ با کلسیم-۴۰، که به همین دلیل کلسیم معمولاً روی ایزوتوپ دیگری اندازهگیری میشود.
- تداخل ایزوباریک چندهستهای (پلیاتمیک): زمانی رخ میدهد که یونهای چنداتمی، همان جرم یک ایزوتوپ مورد نظر را تقلید کنند؛ مانند ArCl+ که مستقیماً روی آرسنیک-۷۵ مینشیند، یا ArO+ که یکی از سرسختترین تداخلها روی آهن-۵۶ است، چون در هر نمونه آبی بهراحتی تشکیل میشود.
- تداخل فیزیکی: مربوط به انتقال فیزیکی نمونه به پلاسما و عبور یونها از کوادروپل است؛ با استاندارد داخلی (Internal Standard) جبران میشود.
- تداخل حافظهای (Memory): زمانی رخ میدهد که باقیمانده نمونه قبلی، سیگنال نمونه بعدی را تحت تأثیر قرار دهد؛ با زمان شستوشو و تأخیر مناسب میان نمونهها برطرف میشود.
امروزه اغلب دستگاههای ICP-MS به سلول برخورد/واکنش با گاز هلیوم مجهزند که بهطور مؤثر اغلب تداخلهای چندهستهای را حذف میکند، بدون نیاز به معادلات تصحیح پیچیده یا گازهای واکنشی اضافه.
چرا ICP-MS نسبت به روشهای دیگر برتری دارد؟
در مقایسه با روشهای سنتیتر مانند طیفسنجی جذب اتمی (AAS) یا طیفسنجی نشری پلاسما (ICP-OES)، ICP-MS از چند جهت برتری دارد:
- قابلیت چندعنصری همزمان: امکان اندازهگیری همزمان دهها عنصر در یک اجرا، در حالی که AAS معمولاً تنها یک عنصر را در هر بار اندازهگیری میکند.
- حساسیت بسیار بالا: پایینترین حدود تشخیص در میان روشهای رایج تجزیه عنصری، معمولاً در حد ppt یا پایینتر برای بسیاری از عناصر.
- توانایی آنالیز ایزوتوپی: امکان تفکیک ایزوتوپهای مختلف یک عنصر، که آن را برای ردیابی ایزوتوپی، مطالعات ژئوشیمیایی و تحقیقات هستهای بسیار ارزشمند میکند.
- دامنه خطی وسیع: پوشش گسترده غلظت از ppt تا درصد، بدون نیاز به رقیقسازیهای مکرر نمونه.

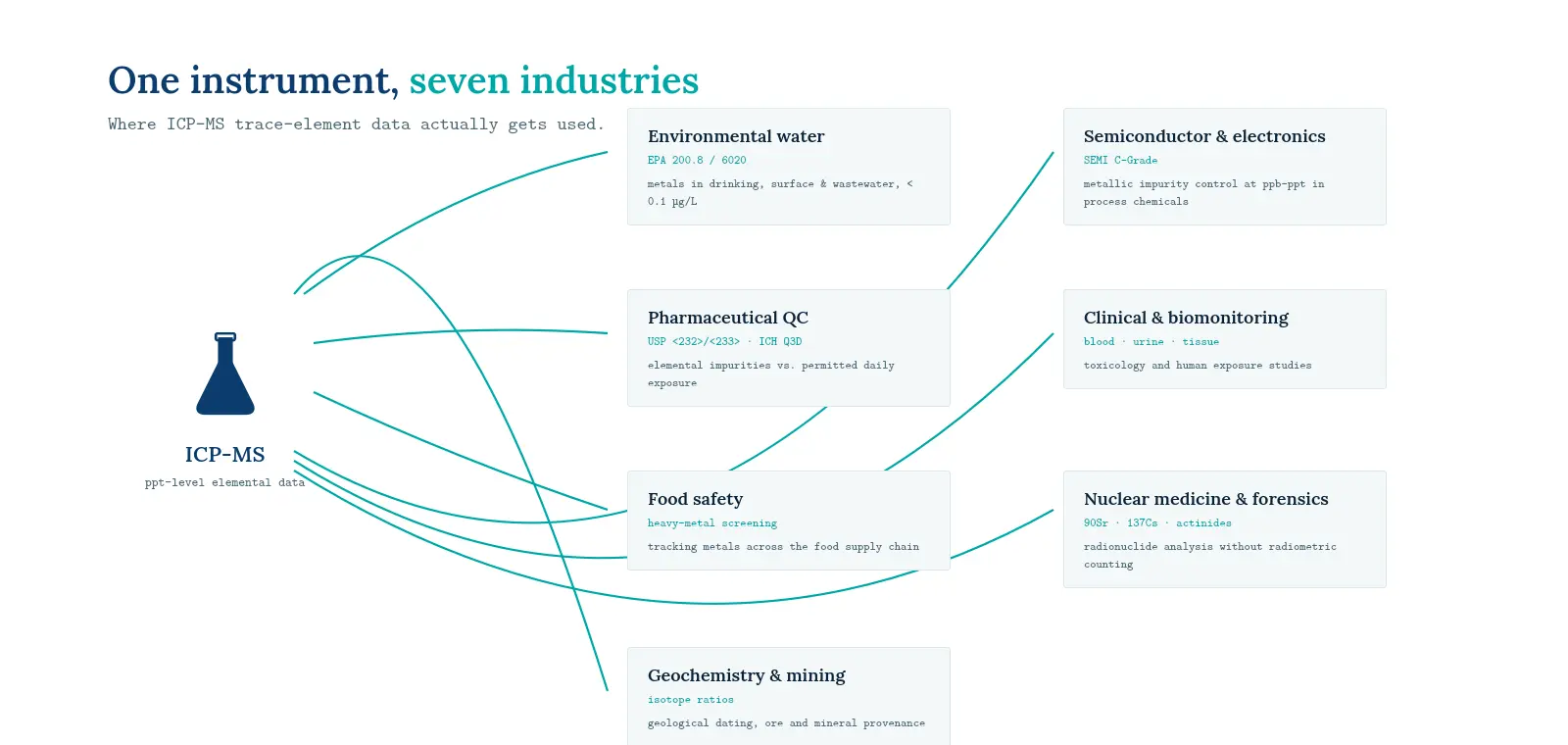

کاربردهای ICP-MS
- آنالیز آب و محیطزیست: طبق روشهای استاندارد EPA 200.8 و 6020، برای اندازهگیری فلزات در آب آشامیدنی، آب سطحی و پساب، با حدود تشخیص معمولاً زیر ۰٫۱ میکروگرم بر لیتر در ماتریکسهای ساده.
- کنترل کیفیت دارویی: مطابق فصلهای USP <232>/<233> و راهنمای ICH Q3D، برای اندازهگیری ناخالصیهای عنصری در داروها بر اساس حد مجاز مواجهه روزانه.
- ایمنی مواد غذایی: برای ردیابی فلزات سنگین در محصولات غذایی و ارزیابی ایمنی زنجیره تأمین غذا.
- زمینشیمی و معدن: برای اندازهگیری نسبت ایزوتوپی عناصر در سنگها و کانیها، که به تعیین سن زمینشناسی و منشأ مواد معدنی کمک میکند.
- صنعت نیمههادی و الکترونیک: برای کنترل ناخالصیهای فلزی در مواد شیمیایی فوقخالص مورد استفاده در تولید ویفر و قطعات الکترونیکی، جایی که حتی سطح ppb یا ppt هم اهمیت دارد.
- پایش زیستی و بالینی: برای اندازهگیری فلزات ردی در خون، ادرار و سایر مایعات بدن، در مطالعات سمشناسی و پایش زیستی.
- پزشکی هستهای و علوم قضایی هستهای: برای تحلیل رادیونوکلئیدها و عناصر مانند استرانسیم-۹۰، سزیم-۱۳۷، لانتانیدها و اکتینیدها، بهعنوان جایگزینی سریعتر برای روشهای رادیومتریک سنتی.
- تکنیکهای پیشرفته: در ترکیب با ابلیشن لیزری (LA-ICP-MS) برای تصویربرداری عنصری مستقیم از نمونههای جامد مانند سنگ و بافت، بدون نیاز به هضم اسیدی؛ و در قالب ICP-MS تکذره یا تکسلول، برای مطالعه نانوذرات و سلولهای منفرد.
جمعبندی
ICP-MS با ترکیب یک منبع یونیزاسیون فوقداغ (پلاسمای آرگون) و یک آنالایزور جرمی دقیق، توانسته استاندارد طلایی آنالیز عناصر کممقدار در طیف وسیعی از صنایع شود. حساسیت فوقالعاده آن، به همان اندازه که یک مزیت است، مسئولیتی هم به همراه دارد: کنترل دقیق تداخلها، انتخاب صحیح رده خلوص واکنشگرها، و اندازهگیری منظم بلانک، پیشنیازهایی هستند که بدون آنها، حتی این دستگاه قدرتمند هم نمیتواند نتیجهای قابلاتکا تولید کند.
